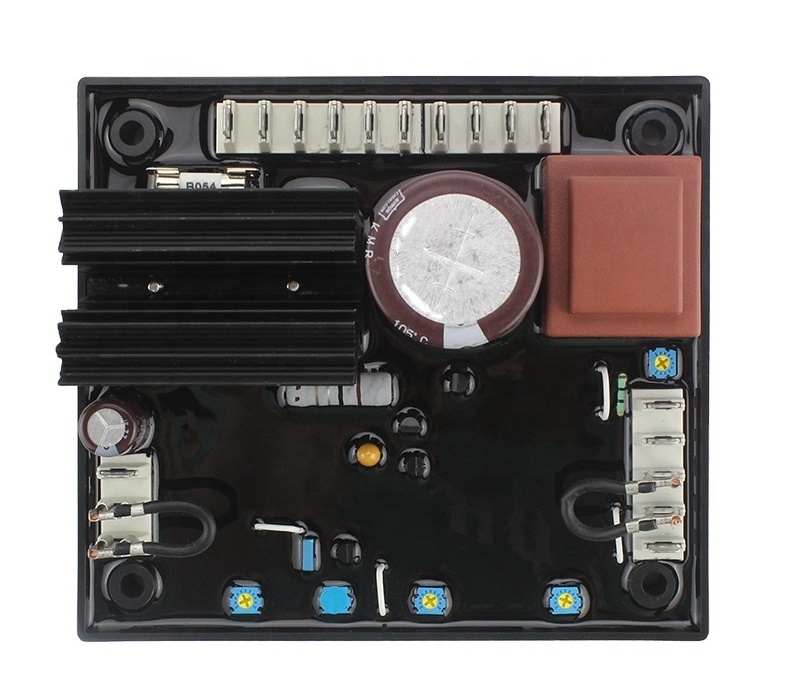

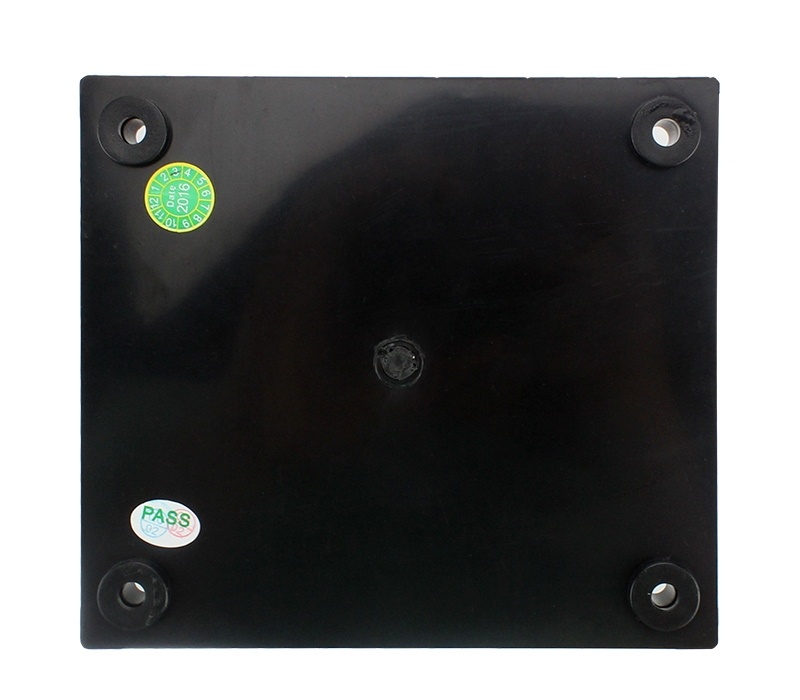

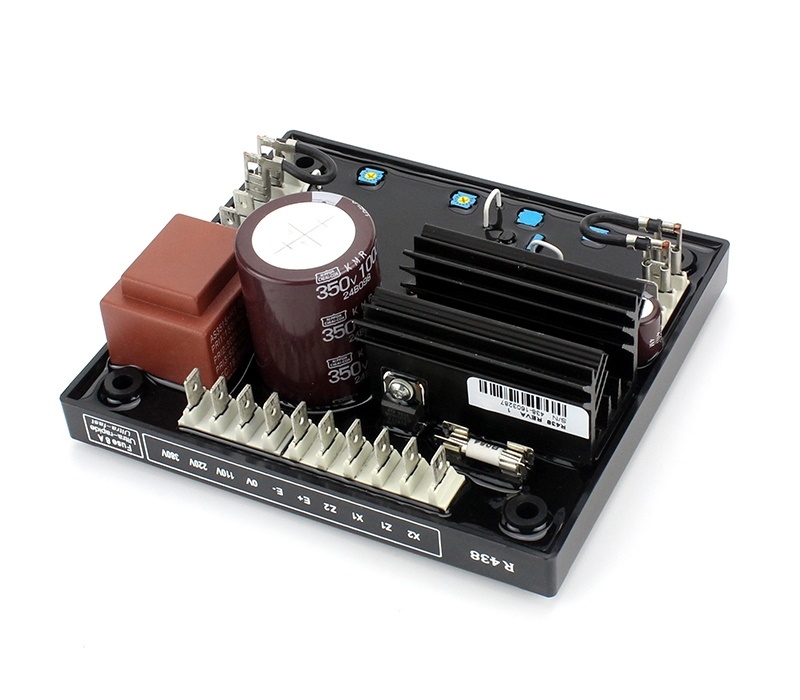

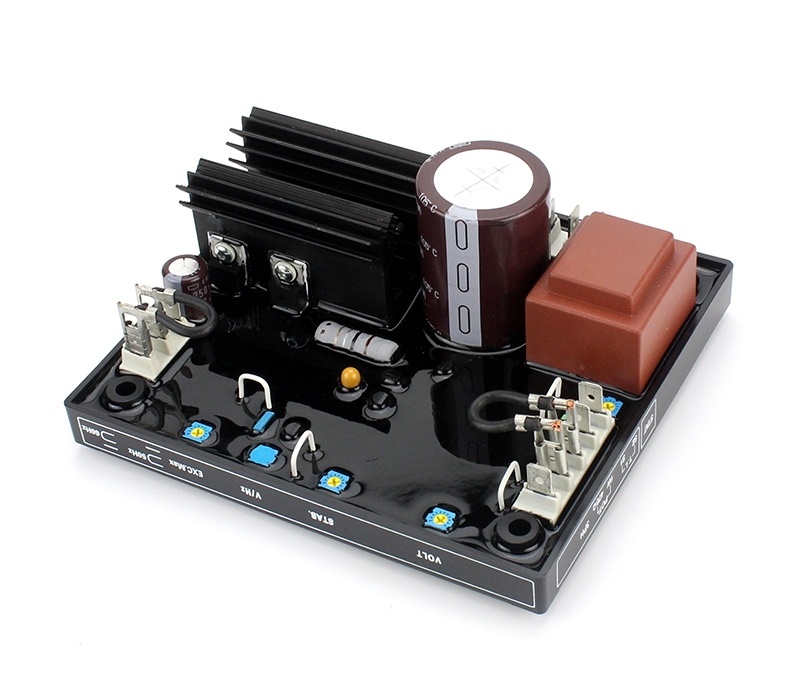

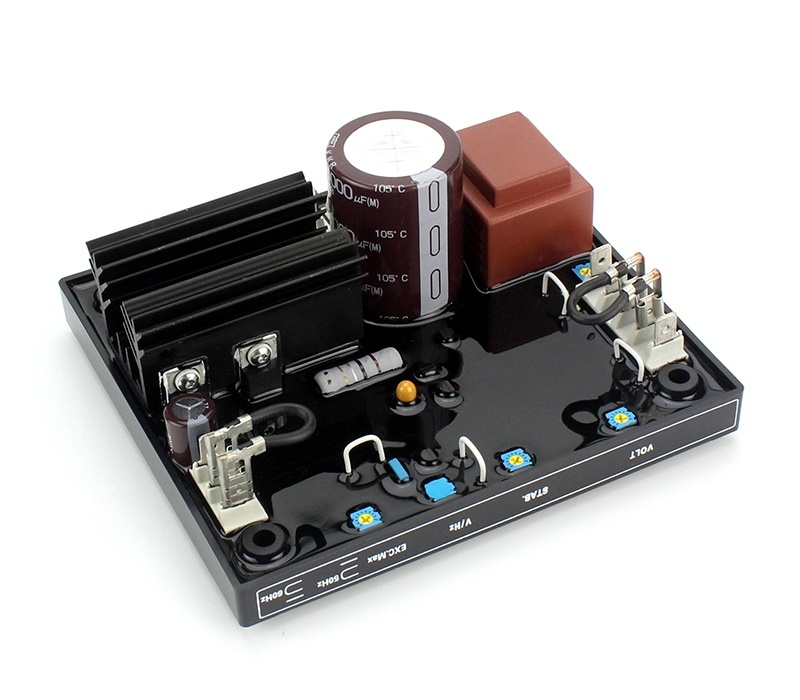

R438 Регулятор напряжения

Автоматический регулятор напряжения R438 AVR предназначен для управления системами возбуждения генераторов Leroy Somer. Совместим с системами AREP и PMG, поддерживает различные схемы электропитания (SHUNT или внешняя батарея 48В).

Основные характеристики:

• Совместимость:

  • Генераторы Leroy Somer

  • Аналоги: AEM110RE017, AEM 110 RE 017, FG Wilson 922-045

• Тип возбуждения: AREP / PMG

• Режимы питания:

  • Через трансформатор SHUNT (50В)

  • От внешнего источника (48В=)

Технические параметры:

Входные характеристики:

• Напряжение:

  • 0-110В: 95-140В

  • 0-220В: 170-260В

  • 0-380В: 340-520В

• Частота: 50/60 Гц

• Ток перегрузки: 8А (до 10 сек)

Регулировка и управление:

• Точность стабилизации: ±1%

• Внешняя регулировка напряжения:

  • ±5% (потенциометр 0.47 кОм/0.5Вт)

  • ±10% (потенциометр 1.5 кОм/0.5Вт)

• Время отклика:

  • Быстрое/нормальное (переключается перемычкой ST2)

Защитные функции:

• Ограничение тока возбуждения (8А в течение 10 сек, затем сброс до 1А)

• Защита от КЗ и перегрузки (F1 на клеммах X1, X2)

• Автоматическое определение напряжения (5В AC, изолировано трансформатором)

Эксплуатационные условия:

• Рабочая температура: -40°C до +70°C

• Хранение: -40°C до +70°C

Настройка и подключение:

• Регулировка статики: потенциометр P1

• Ограничение тока возбуждения: потенциометр P5

• Параллельный режим: вход T.I. 2.5В AC (вторичная обмотка 1А)

Преимущества:

• Поддержка AREP и PMG

• Гибкие настройки напряжения и отклика

• Надежная защита от перегрузок

• Совместимость с аналогами Leroy Somer

Применение:

• Промышленные генераторы

• Резервные электростанции

• Системы с параллельной работой генераторов
